| わが家の情報コンセント |
|
 |
うちの情報コンセントです．上からTEL, ISDN,
LAN(CAT4)の順です．電源コンセントは書斎・子供室
は全部アース付にしました．
|
| TELコンセント |
|
 |
 |

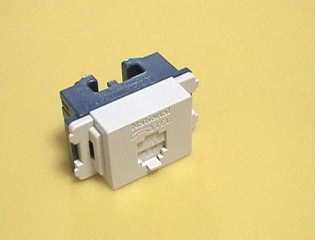

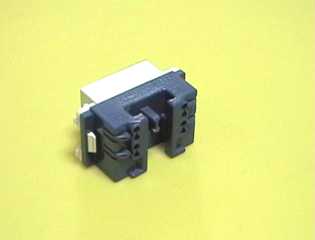

電話用コンセントです．（松下電工 型番不明）ケーブル
の被覆を10mm剥いて後ろから差し込んで接続します．
|
| ISDNコンセント |
|
 |
 |

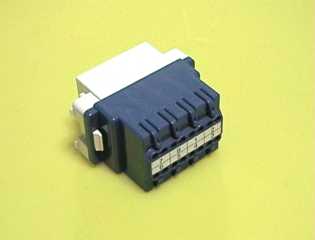

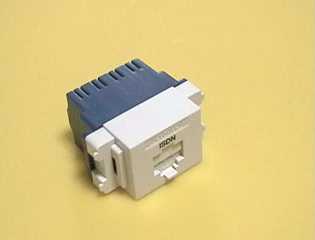

ISDNコンセントです．（松下電工 WNT1781）ケーブルの
被覆を10mm剥いて後ろから差し込んで接続します．各線
ごとに２本ずつケーブルの差し込み口があるので，バス
配線の送りに便利です．
|
| LAN(CAT4)コンセント |
|
 |
 |

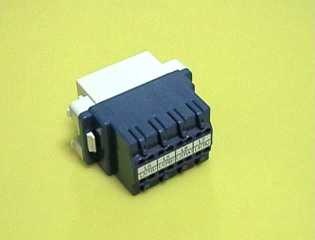

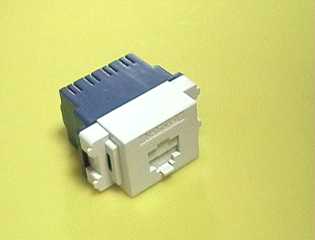

LANコンセントです．Ethetnet(10Base-T CAT4)用のコン
セントです．（松下電工 WNT1881）ISDN用のWNT1781と中
身は同じ様です．前面にISDNの表示がないのと，後ろの
線の番号の表示（シールです）が違うだけです．
|
| LAN(CAT5)コンセント |
|
 |
 |

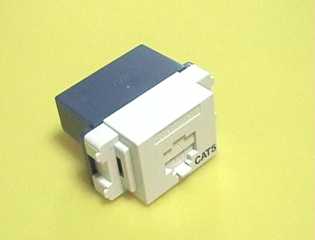

LANコンセントです．Ethetnet(10Base-T CAT5)用のコン
セントです．（松下電工 NR3111K）接続方法が，上のコ
ンセントと違います．下の写真を見て下さい．
|
 |
 |

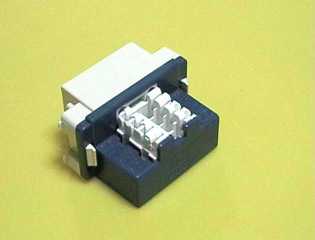

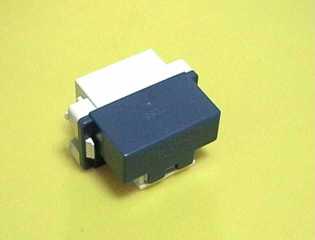

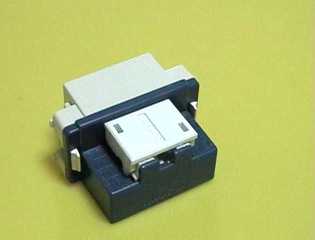

上の写真から裏返したところです．左が閉じた状態で，
右が開いた状態です．ケーブルの被覆を剥かずに溝に軽
く押し込み，その上から写真の白い部品で押し込みます．
押し込むのに結構力がいります．
|
