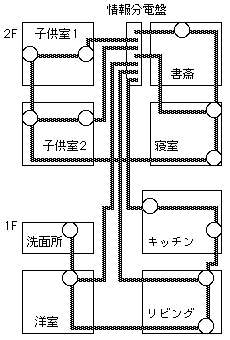

| 配管図 | |
|
配管図の○印の場所に 情報コンセント (1998.6.1更新) を設置しています．（TELだけの所と，LAN，ISDN，TELの所があります． 他の図を参照して下さい．） |
| ISDN配線図 | ||
 |
ISDN配線図では，網掛け○印の所にISDNコンセントを設置 しています．バス配線にするために，２階を一周したあと， 情報分電盤に戻り１階に接続しています． | |

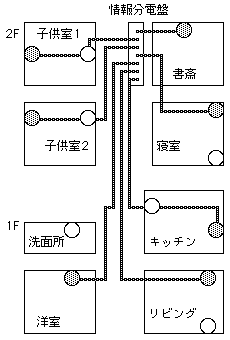

| LAN配線図 | ||
 |
LAN配線は，計画図です．現在は配線していません． LANコンセントのみ網掛け○印の所（情報コンセント）に付いています． HUBやルータを 情報分電盤 (1998.6.1更新) に設置し各部屋に10Base-Tでスター配線する予定です． | |

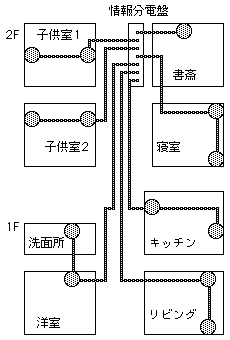

| TEL配線図 | ||
 |
電話配線は，情報分電盤に
家庭用電話交換機
(1998.6.1更新)
を設置し，
各部屋に配線しています．電話交換機は，外線２回線，
内線８回線です（タカコム HP-208）外線２回線をISDNの
TAのアナログポートに接続しています．
内線の１本にPHSの ホームステーション (1998.6.1更新) を接続し，PHSをコードレスホン子機として使用しています． この家庭用電話交換機には インターホン (工事中) が２台接続でき ます．わが家は勝手口がないので１台のみ接続していま す．二世帯住宅などでは便利だと思います． |
|
